保温截止阀

保温截止阀BJ45W



保温截止阀BJ45W主要性能规范：
标准，尺寸，作用，原理

型号	公称压力 Mpa	试验压力（MPa）		工作温度 （℃）	适用介质	工作蒸汽压力（Mpa）
		壳体	密封（水）
BJ45W-16P	1.6	2.4	1.8	≤350	硝酸类	≤1.0
BJ45W-25P	2.5	3.75	2.75
BJ45W-40P	4.0	6.0	4.4
BJ45W-16RL	1.6	2.4	1.8		醋酸类/尿素类
BJ45W-25RL	2.5	3.75	2.75
BJ45W-40RL	4.0	6.0	4.4

零件名称	阀体、阀盖	阀关瓣	垫片
BJ45W-25P/40P/64P	304、CF8	304+硬质合金	聚四氟乙烯
	316、316L	316、316L+硬质合金	聚四氟乙烯

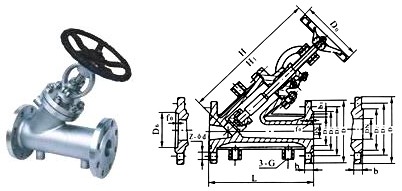

DN	L	D	D1	D2	D3	3-G	Z-φD	H	H1	DO
15	170	105	75	55	35	3/8	4-φ14	250	262	120
20	190	115	85	65	42	3/8	4-φ14	292	308	140
25	210	135	100	78	50	3/8	4-φ18	340	375	160
32	230	145	110	85	60	1/2	4-φ18	338	375	160
40	260	160	125	100	72	1/2	4-φ18	360	386	160
50	300	180	145	120	94	1/2	4-φ18	410	450	240
65	340	195	160	135	105	1/2	4-φ18	440	485	240
80	380	230	190	160	128	1/2	4-φ23	540	600	280
100	430	270	220	188	154	1/2	4-φ25	560	625	320
125	490	300	250	218	182	1/2	4-φ25	625	737	360
150	550	330	280	248	212	1/2	4-φ25	720	790	360

订货须知
一、①BJ45W产品名称与型号        ②BJ45W口径        ③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定BJ45W型号，请按BJ45W型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
